伸縮蝶閥SD341X
一、產品概述：
SD341X-6、SD341X-10、SD341X-16 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的***佳裝置。
二、產品特點：
1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
3、密封部位可調節更換，密封性能可靠。
三、安裝注意事項：
1、伸縮蝶閥安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。
2、伸縮蝶閥出廠時結構長度為***小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。
4、伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。
四、檢測、驗收技術參數：
|
公稱通經DN（mm)
|
SD341X-6/10/16 50～2000
|
|
公稱原理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
-20℃～120℃
|
|
適用介質
|
水、空氣、化工、天然氣、油品及弱腐蝕性流體等
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動形式
|
手動、蝸桿蝸輪傳動
|
五、產品的執行標準：
|
設計與制造
|
結構與長度
|
壓力-溫度等級
|
法蘭連接
|
試驗與檢驗
|
|
GB/T12238-2008
|
GB/T12221-2005
|
GB/T9131-88
|
GB/T9113-2010
|
GB/T13927-92
|
六、產品的主要零部件材質：
|
零件名稱
|
材料
|
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
蝶板
|
球墨鑄鐵板、不銹鋼板、襯氟板、氟橡膠板、尼龍覆層板
|
|
閥軸
|
45#鋼、2Cr13不銹鋼
|
|
密封面
|
丁腈橡膠、三元乙丙橡膠、EPDM
|
|
填料
|
柔性石墨、O型圈
|
|
手柄、蝸輪
|
球墨鑄鐵
|

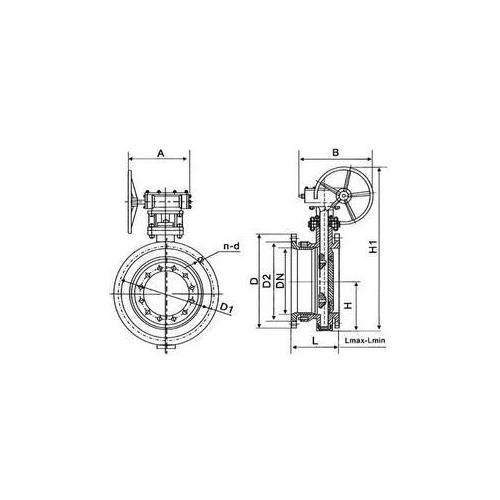

七、產品的主要技術參數（外形連接尺寸表）單位：mm
|
公稱通徑 DN
|
外形尺寸（參考值）
|
法蘭尺寸和螺栓孔尺寸（標準值）
|
|
H
|
H1
|
Lmax
|
Lmin
|
設計
L
|
A
|
B
|
O．6MPa
|
1．OMPa
|
1.6MPa
|
|
D
|
D1
|
D2
|
n．d
|
D
|
D1
|
D2
|
n．d
|
D
|
D1
|
D2
|
n-φd
|
|
50
|
80
|
309
|
169
|
142
|
150
|
180
|
200
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
95
|
337
|
186
|
159
|
170
|
180
|
200
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
|
80
|
98
|
347
|
194
|
167
|
180
|
180
|
200
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
114
|
373
|
219
|
188
|
190
|
180
|
200
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
|
125
|
128
|
405
|
225
|
195
|
200
|
180
|
200
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
|
150
|
139
|
440
|
240
|
205
|
210
|
270
|
280
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
|
200
|
174
|
612
|
259
|
219
|
230
|
400
|
425
|
320
|
280
|
254
|
8-8
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
|
250
|
215
|
693
|
384
|
239
|
250
|
400
|
425
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
|
300
|
245
|
747
|
309
|
259
|
270
|
450
|
560
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12.26
|
|
350
|
270
|
802
|
328
|
275
|
290
|
450
|
560
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
|
400
|
305
|
991
|
347
|
287
|
310
|
535
|
580
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
|
450
|
325
|
1037
|
378
|
318
|
330
|
535
|
580
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
|
500
|
360
|
1127
|
399
|
339
|
350
|
535
|
580
|
645
|
600
|
568
|
16-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
|
600
|
445
|
1377
|
430
|
362
|
390
|
570
|
660
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
|
700
|
505
|
1496
|
469
|
399
|
430
|
750
|
550
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
|
800
|
560
|
1584
|
529
|
454
|
470
|
750
|
550
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
|
900
|
630
|
1676
|
569
|
494
|
510
|
750
|
550
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
|
1000
|
680
|
1760
|
608
|
534
|
550
|
900
|
750
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
|
1200
|
795
|
2018
|
720
|
614
|
630
|
1000
|
925
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
|
1400
|
900
|
2363
|
747
|
665
|
710
|
1000
|
925
|
1620
|
1560
|
1510
|
36-36
|
1675
|
1590
|
1530
|
36-42
|
1685
|
1590
|
1530
|
36-48
|
