三 超聲波流量計典型用途
1. 水、污水、海水
2. 給水和排水
3. 發電廠(核電、火力和水力)
4. 熱力、供暖、供熱
5. 冶金、礦山
6. 石油、化工
7. 食品和醫藥
8. 船體制造和維護行業
9. 節能監測、節水管理
10. 造紙和制漿行業
11. 泄漏檢測
12. 流量巡檢、流量跟蹤和采集
13. 熱量測量、熱量平衡
14. 流量、熱量化管理、監控網絡系統
四 超聲波流量計的技術參數
|
項 目
|
性 能 參 數
|
|
變送器
|
電源
|
AC100-24 0V50/60HZ 0.6AMax
|
|
供電
|
內置充電電池，可連續工作12小時以上
|
|
輸出
|
OCT頻率輸出、RS232、數據存儲器
|
|
誤差
|
±1.0%R(流速>0.5m/s)
|
|
±0.005 m/s (流速<0.5m/s)
|
|
靈敏度
|
可測量極低流量，至極限流速為0.01 m/s
|
|
重復性
|
0.2%R
|
|
尺寸與重量
|
尺寸（毫米）：100*204*34重量（千克）：<0.5
|
|
傳感器
|
管徑規格
|
（小管徑）12mm-50mm
（標準管徑）40mm-1000mm
(大管徑)1000mm-4570mm
|
|
傳感器溫度
|
標準-40℃-121℃ 高溫-40℃-250℃
|
|
傳感器種類
|
大管徑型、小管徑型、標準管徑型、高溫型
|
|
管道材質
|
可滿足不同材質
|
|
尺寸與重量
|
小型尺寸（毫米）：42*25*25 重量（千克/對）：<0.2
標準型尺寸（毫米）：60*43*43 重量（千克/對）：<0.5
大型尺寸（毫米）：80*53*53 重量（千克/對）：<1.0
|
|
附件及選配件
|
注塑便攜箱
|
尺寸（毫米）：445*290*130 重量（千克/對）：<3.5
|
|
耦合劑
|
1支
|
|
彈性綁帶
|
4根
|
|
充電器
|
1只
|
|
數據存貯器
|
可選512M-8GB SD卡
|
|
軟件
|
數據存貯器配套軟件
|
五 超聲波流量計選型表
|
編碼
|
說明
|
|
廠標
|
AFV
|
上海安鈞產超聲波流量計
|
|
主機
|
-1
|

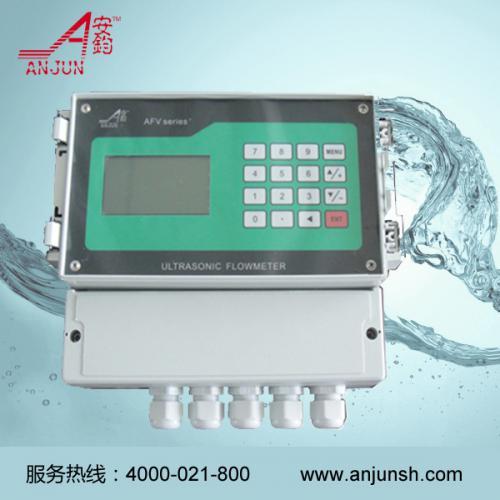

固定壁掛式
|
|
-2
|
固定盤裝式
|
|
-3
|
防爆式
|
|
-4
|

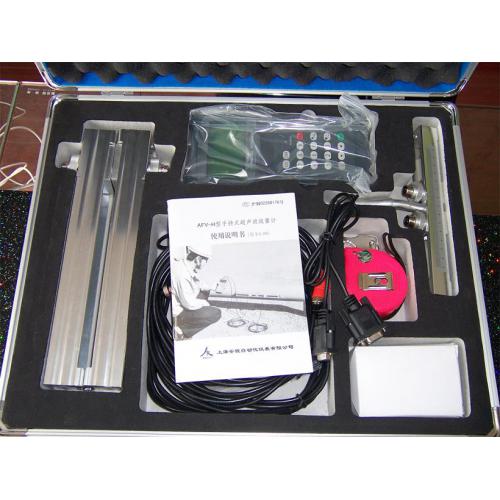

便攜式
|
|
-5
|
手持式
|
|
探頭
|
B1
|
外貼式小號探頭DN25-DN100
|
|
B2
|
外貼式中號探頭DN50-DN1000
|
|
B3
|
外貼式大號探頭DN300-DN3000
|
|
C1
|
插入式用于直焊鋼管DN≥80
|
|
C2
|
插入式用于鑄鐵管DN≥80
|
|
C3
|
插入式用于水泥管DN≥80
|
|
G
|
標準管式DN50-DN1000
|
|
傳感器溫度
|
N
|
標準溫度(-40-210℃)
|
|
H
|
高溫（-40～250℃）(S.L傳感器沒有高溫)
|
|
選擇件
|
/1
|
帶打印機
|
|
/2
|
帶UPS電源
|
|
供電電源
|
1
|
交流220V供電
|
|
2
|
直流8-36V供電
|
|
量程
|
（xxx）
|
測量上限m3/h
|
選型舉例：AFV-1B11固定壁掛式，外貼式小號探頭，交流220V供電
選型舉例：AFV-2C2/21(250)固定盤裝式，插入式鑄鐵管，帶UPS，交流220VAC供電，量程250m3/h
